ΑΡΧΙΤΕΚΤΟΝΙΚΗ ΚΑΙ ΑΝΤΙΣΕΙΣΜΙΚΗ ΘΩΡΑΚΙΣΗ ΕΡΕΥΝΑ

[seismic1]

σωστα. χαιρομαι που το παραδεχεσαι, το λινκ δειχνει επακριβως ποσο αγραμματος εισαι, που πιστευεις τους απατεωνες που σε κοροιδευουν.

Έχεις καλαμπούρι. Δεν παίρνουν χρήματα αυτοί γιατί να κοροϊδέψουν?

παιρνουν κλικ.

Επειδή μου έκανε κλικ και εμένα θα αρχίσω άλλη τακτική. Θα αρχίσω να γράφω παντού τα λάθη των πολιτικών μηχανικών ένα ένα και από κάτω θα γράφω την λύση τους.

[Ασέβαστος]

Έχεις καλαμπούρι. Δεν παίρνουν χρήματα αυτοί γιατί να κοροϊδέψουν?

παιρνουν κλικ.

Επειδή μου έκανε κλικ και εμένα θα αρχίσω άλλη τακτική. Θα αρχίσω να γράφω παντού τα λάθη των πολιτικών μηχανικών ένα ένα και από κάτω θα γράφω την λύση τους.

ομπρελα να παρεις

[seismic1]

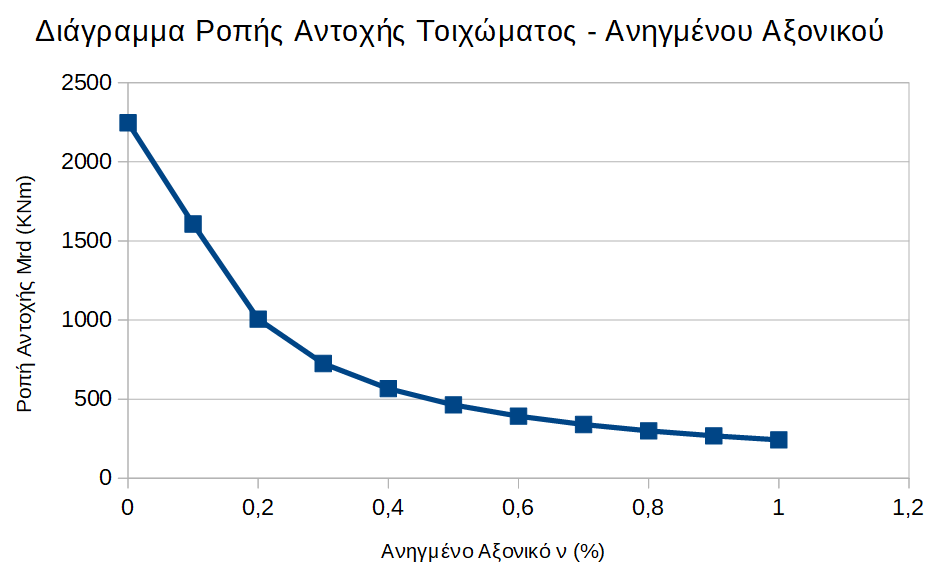

Πριν μερικές μέρες αποδείξαμε ότι το θλιπτικό φορτίο μειώνει δραματικά την καμπτική αντοχή των τοιχωμάτων.

Spoiler

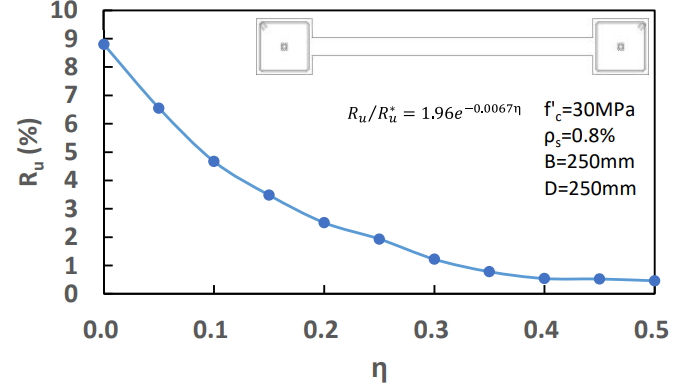

....και μάλιστα το αποτέλεσμα συμφωνεί απόλυτα με τα αποτελέσματα προηγούμενων ερευνητών.

Spoiler

[img]https://i.postimg.cc/BZYdFrvX/axia ... .png[/img]

Ας δούμε τώρα πως μεταφράζεται αυτή η δραματική μείωση της δυσκαμψίας των τοιχωμάτων σε ένα πραγματικό κτίριο και ταυτόχρονα θα συγκρίνουμε τη συμβατική θεμελίωση με τη θεμελίωση του φιλαράκου μου του seismic.

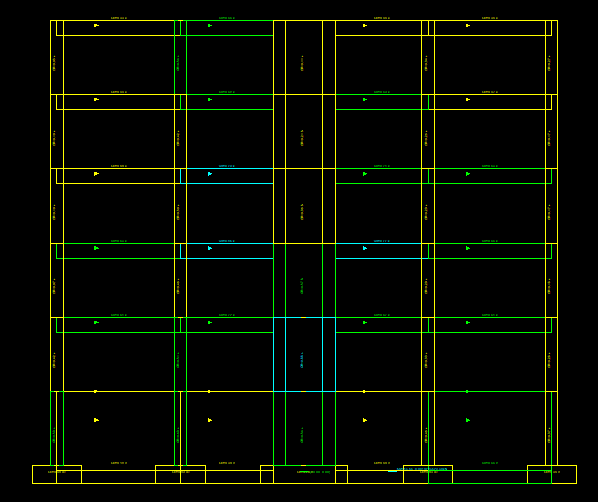

Στην 1η προσομοίωση έχουμε ένα 6όροφο κτίριο, με συμβατική θεμελίωση υψίκορμων πεδιλοδοκών (όπως συνηθίζεται σε όλα τα ψηλά κτίρια και όχι όπως το καραγκιοζιλίκι που ονομάζει πείραμα ο seismic), το οποίο υποβάλουμε σε σεισμό 0.36g.

H χρωματική απεικόνιση των δομικών στοιχείων στοιχείων υποδηλώνει το βαθμό εξάντλησης της διατομής με το κόκκινο χρώμα να υποδηλώνει αστοχία (είτε καμπτοδιατμητική, είτε θλιπτική, είτε ανατροπή της θεμελίωσης).




Όπως βλέπουμε δεν υπάρχει καμία αστοχία ούτε στα κατακόρυφα στοιχεία ούτε στις δοκούς και φυσικά ούτε καν πλησιαζει σε αστοχία ανατροπής το τοίχωμα ή τα υποστυλώματα. Όυτε φυσικά ανατρέπεται όλο το κτίριο .....

Με απλά λόγια....στο συμβατικό κτίριο τα συμβατικά τοιχώματα και η συμβατική θεμελίωση.....λειτουργούν άψογα!

Ας δούμε τώρα πως λειτουργεί το κτίριο του seismic....

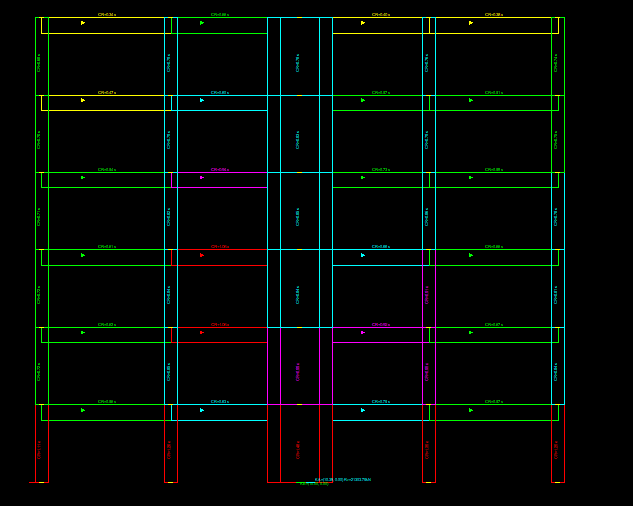

Στη 2η προσομοίωση αντί για συμβατική θεμελίωση...τοποθετούμε πλήρη πάκτωση σε όλα τα υποστυλώματα και στις παρειες των τοιχωμάτων. Δηλαδή αποτρέπουμε πλήρως οποιαδήποτε στροφή και οριζόντια και κατακόρυφη μετακίνηση.

Επιπλέον σε όλα τα υποστυλώματα και στις παρειες των τοιχωμάτων επιβάλουμε συνολικό θλιπτικό φορτίο ν=0.5.




Μια εικόνα χίλες λέξεις! Κοκκίνησε όλο το ισόγειο! Αστόχησε καμπτικά κατα πολύ το τοίχωμα του ισογείου και σε οριακή κατάσταση είναι το τοίχωμα του πρώτου ορόφου.
Όπως ακριβώς είχε προβλεφθεί....η θλίψη μείωσε δραματικά την καμπτική ικανότητα του τοιχώματος. Αυτή η μείωση της δυσκαμψίας επιφόρτισε και τα υποστυλώματα του ισογείου τα οποία κατέρρευσαν με τη σειρά τους.

Έχουμε μαλακό όροφο! Πλήρης κατάρρευση!

Φιλαράκι.....τα αποτελέσματα απλά επιβεβαιώνουν πλήρως αυτό που διαισθητικά ήταν φανερό για μένα.

Θέλω να ξέρεις ότι θα είχα την τιμιότητα να ανεβάσω τα αποτελέσματα ακόμα και αν με διέψευδαν και δικαίωναν εσένα.

Καλώς ή κακώς τα αποτελέσματα είναι αυτά και η συζήτηση δεν έχει νόημα πλέον.

Το σύστημά σου είναι επικίνδυνο.....

Για να τελειώνουμε με τις βλακείες σου. Αυτή είναι προσομοίωση και αυτή είναι η αλήθεια.

Φέρουσα ικανότητα στον σεισμό.
Όταν λέμε φέρουσα ικανότητα του κτιρίου εννοούμε το πόσο αυτό αντέχει.
1. Υπάρχει η φέρουσα ικανότητα ως προς τα στατικά φορτία του κτιρίου.
2. Υπάρχει η φέρουσα ικανότητα ως προς τα μη γραμμικά φορτία του σεισμού.
Από την άλλοι οι σεισμοί δεν είναι όλοι ίδιοι και κάθε κτίριο αντιδρά διαφορετικά από ένα άλλο σε κάθε σεισμό.
Για τον λόγο αυτό ο σχεδιασμός αντοχής της φέρουσας ικανότητας ενός κτιρίου δεν γίνεται βάση του μεγέθους των Ρίχτερ ενός σεισμού, αλλά βάση της επιτάχυνσης μετατόπισης του εδάφους που φτάνει κάτω από την κατασκευή. ( π.χ ένας μεγάλος αλλά μακρινός από το την κατασκευή σεισμός θα δώσει μικρότερες επιταχύνσεις στην κατασκευή από ότι ένας μικρός και κοντινός σεισμός )
Σε πειραματική προσομοίωση πεπερασμένων στοιχείων που έκανα για το εν λόγο αντισεισμικό σύστημα το οποίο περιλαμβάνει προένταση στα άκρα των τοιχωμάτων και ταυτόχρονη πάκτωση των τενόντων στο έδαφος θεμελίωσης,διαπιστώθηκαν τα εξής.

[Machine ghost]

Του μουνιού του τον χαβά ο καθένας !

[seismic1]

Η επιτάχυνση εδάφους δημιουργεί αδράνεια της μάζας, η αδράνεια με το ύψος και την άρθρωση δημιουργούν ροπή, η ροπή δημιουργεί περιστροφή.
Τι όμως περιστρέφει η ροπή? Περιστρέφει ολόκληρο το κτίριο ή περιστρέφει τα τοιχώματα και τα υποστυλώματα?
Υπάρχουν τα τοιχώματα και τα υποστυλώματα που είναι κατακόρυφα και υπάρχουν οι δοκοί και οι πλάκες που είναι οριζόντια.
Όλα μαζί συνδέονται μεταξύ τους στους κόμβους.
Η ανατροπή των τοιχωμάτων ανασηκώνει και τους δοκούς προς τα άνω.
Αν οι δοκοί αντέχουν να ανασηκώσουν το κτίριο και να το στρέψουν γύρο από τον εαυτό του τότε θα υπάρχει ανατροπή κτιρίου.
Συνήθως αυτή η ανατροπή γίνεται σε κτίρια με μικρό εμβαδόν, πολλούς ορόφους και με ισχυρά τοιχώματα και δοκούς.
Αν όμως τα τοιχώματα και οι δοκοί δεν έχουν την δύναμη να περιστρέψουν το κτίριο, τότε όλο το εμβαδόν της βάσης του κτιρίου παραμένει στο έδαφος και αυτό που περιστρέφεται είναι το κάθε ένα τοίχωμα και υποστύλωμα τις κατασκευής, πότε δεξιά και πότε αριστερά.
Αυτή η στροφή του τοιχώματος σπάει τους δοκούς και το κτίριο γκρεμίζει.
Η ελαστική ή ανελαστική παραμόρφωση του κορμού των τοιχωμάτων και των υποστυλωμάτων επηρεάζει και παραμορφώνει ελαστικά ή ανελαστικά και τους δοκούς με τους οποίους συνδέονται στους κόμβους και είναι ο δεύτερος λόγος παραμόρφωσης των δοκών που τους σπάει και πέφτει η κατασκευή. Οπότε 1. η στροφή των τοιχωμάτων και των υποστυλωμάτων καθώς και 2. η ελαστική ή ανελαστική κάμψη του κορμού των είναι που σπάνε τους δοκούς.
Αν θέλουμε να σταματήσουμε την κατάρρευση των κατασκευών πρέπει να κάνουμε τα εξής.
1.Να πακτώσουμε τα τοιχώματα στο έδαφος θεμελίωσης με αγκυρώσεις εδάφους ώστε να τα σταματήσουμε να περιστρέφονται και να σπάνε τους δοκούς.
2.Πρέπει να εφαρμόσουμε τεχνητή θλίψη στα τοιχώματα, μέσω μετά τάνυσις, για να τα κάνουμε δύσκαμπτα για να μην παραμορφώνονται εύκολα και μεταφέρουν ροπές στους δοκούς, και δυναμικά για να αντέχουν στις ροπές.
Αυτά τα δύο απλά πράγματα κάνω και είναι η σύστασή μου να το κάνουν και οι πολιτικοί μηχανικοί, και δεν θα ξανά γκρεμιστεί κατασκευή από σεισμό.
Για να πακτώσουμε στο έδαφος χρειαζόμαστε ισχυρές αγκυρώσεις και αυτές προσπαθώ να τελειοποιήσω πειραματικά.
https://www.researchgate.net/scientific ... 6045576474
https://www.researchgate.net/post/Is_th ... ur_opinion

[seismic1]

Τα Rocking Wall Design και το απόλυτο αντισεισμικό σύστημα που σας προτείνω φαίνονται τα ίδια αλλά διαφέρουν πολύ διότι έχουν βασικές διαφορές στην λειτουργία τους.
Τα Rocking Wall δημιουργούν διάχυση ενέργειας δημιουργώντας ανοίγματα στο πέλμα του τοιχώματος αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας. Επίσης στους κόμβους δημιουργούν αρθρώσεις αντικαθιστώντας τις πακτώσεις των συμβατικών κτιρίων για να δημιουργήσουν και πάλη ανοίγματα στην συμβολή του κόμβου αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας στους δοκούς. Βασικά τα Rocking Wall επιδιώκουν διάχυση ενέργειας χωρίς αστοχίες στα δομικά στοιχεία.
Το απόλυτο αντισεισμικό σύστημα δεν επιτρέπει ούτε πλαστικές αρθρώσεις ούτε ανοίγματα στο πέλμα του τοιχώματος. Δεν επιτρέπει ουδεμία ανελαστική αστοχία σε οποιανδήποτε μεγάλη επιτάχυνση.
Δεν αλλάζει τον υπάρχοντα αντισεισμικό σχεδιασμό, αλλά τον ενισχύει.
Βασικές διαφορές των Rocking Wall και του απόλυτου αντισεισμικού συστήματος είναι.
1.Τα Rocking Wall δημιουργούν διάχυση ενέργειας δημιουργώντας ανοίγματα στο πέλμα του τοιχώματος αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας.
1.α. Το απόλυτο αντισεισμικό σύστημα δεν επιτρέπει ούτε πλαστικές αρθρώσεις ούτε ανοίγματα στο πέλμα του τοιχώματος διότι η μετά τάνυση στα άκρα των παρειών του τοιχώματος τα κάνει δύσκαμπτα, αυξάνοντας συγχρόνως την δυναμική τους και την φέρουσα ικανότητα χωρίς να αυξήσει την μάζα. Η πάκτωση του τοιχώματος στο έδαφος μαζί με τους συνδετήριους δοκούς των τοιχωμάτων σταματά την ανάκληση του τοιχώματος, και την μεταφορά των ροπών στους κόμβους. Η μέθοδος σχεδιασμού της εφαρμογής τεχνητής συμπίεσης στα άκρα όλων των διαμήκων τοιχωμάτων από οπλισμένο σκυρόδεμα και, ταυτόχρονα, της σύνδεσης των άκρων των τοιχωμάτων με το έδαφος μέσω αγκυρίων εδάφους που τοποθετούνται στα βάθη των γεωτρήσεων, μεταφέρει τις αδρανειακές τάσεις της κατασκευής στο έδαφος, το οποίο αντιδρά ως εξωτερική δύναμη στην απόκριση της κατασκευής στις σεισμικές μετατοπίσεις. Ο τοίχος με την τεχνητή συμπίεση αποκτά δυναμική, μεγαλύτερη ενεργό διατομή και υψηλή αξονική και στρεπτική δυσκαμψία, αποτρέποντας όλες τις αστοχίες που προκαλούνται από ανελαστική παραμόρφωση. Συνδέοντας τα άκρα όλων των τοιχωμάτων με το έδαφος, ελέγχουμε την ιδιοσυχνότητα της κατασκευής και του εδάφους κατά τη διάρκεια κάθε κύκλου σεισμικής φόρτισης, αποτρέποντας τις ανελαστικές μετατοπίσεις. Ταυτόχρονα, εξασφαλίζουμε την ισχυρή φέρουσα ικανότητα του εδάφους θεμελίωσης και της κατασκευής. Με τον σωστό σχεδιασμό των τοιχωμάτων και την τοποθέτησή τους στις κατάλληλες θέσεις, αποτρέπουμε τον στρεπτικό καμπτικό λυγισμό που εμφανίζεται σε ασύμμετρες κατόψεις, καθώς και σε μεταλλικές και ψηλές κατασκευές. Η συμπίεση των διατομών των τοίχων στα άκρα και η αγκύρωσή τους στο έδαφος μετριάζει τη μεταφορά των παραμορφώσεων στους κόμβους σύνδεσης, ενισχύει τη διατομή του τοίχου όσον αφορά τη διατμητική δύναμη βάσης και τη διατμητική τάση των διατομών και αυξάνει την αντοχή των διατομών στον εφελκυσμό στα άκρα των τοίχων με την εισαγωγή αντιδραστικών δυνάμεων. Η χρήση τενόντων εντός των αγωγών αποτρέπει τη διαμήκη διάτμηση στο σκυρόδεμα επικάλυψης, ενώ η αγκύρωση των τοιχωμάτων στη θεμελίωση όχι μόνο διαχέει τις αδρανειακές δυνάμεις στο έδαφος αλλά και αποτρέπει την περιστροφή των τοιχωμάτων, διατηρώντας έτσι τη δομική ακεραιότητα των δοκών. Η προένταση στα αμφίπλευρα άκρα των τοιχωμάτων επαναφέρει την κατασκευή στην αρχική της θέση ακόμη και σε ανελαστικές μετατοπίσεις, κλείνοντας το άνοιγμα των αναπτυσσόμενων ρωγμών.
Όλα αυτά στην μέθοδο που προτείνω έχουν μεγαλύτερη απόδοση όταν τοποθετούνται σε διατμητικούς προκατασκευασμένους τοίχους, παρά αν τοποθετηθούν σε ελαστικό φορέα με υποστυλώματα.
Όπως βλέπετε σε αυτό το βίντεο πείραμα στο κουνιστό τραπέζι, ούτε αστοχία υπάρχει ούτε ανάκληση βάσης

Όταν θέλω να εφαρμόσω διάχυση σεισμικής ενέργειας εφαρμόζω άλλες μεθόδους σχεδιασμού.
https://www.researchgate.net/post/Is_th ... d885025e6e

[Νταγκλης]

Αποδείξαμε λοιπόν ότι οι παπαριές του φιλαράκου μου του seismic είναι σκέτη καταστροφή για τα κτίρια αφού κυριολεκτικά είναι σίγουρος δρόμος για την πλήρη κατάρρευση!!

Spoiler

Η ρίζα της καταστροφής βρίσκεται στη δυσμενή επίδραση του θλιπτικού φορτίου στην καμπτική ικανότητα των τοιχωμάτων όπως απέδειξαν οι προσομοιώσεις οι δικές μου και τα ζωντανά πειράματα των συναδέλφων:

Spoiler

Επειδή δεν μ' αρέσει να βασίζομαι μόνο σε προσομοιώσεις....θέλω να κάνω και μια μαθηματική τεκμηρίωση. Καλά τα προγράμματα αλλά σαν τα μαθηματικά δεν έχει...

Σχεδίασα λοιπόν στο εξέλ το διάγγραμμα αλληεπίδρασης Ροπής - Αξονικού ώστε να βγάλω γραφικώς τη ροπή αντοχής ενός τοιχώματος στο οποίο εφαρμόζω διαδοχικά:
α) σχεδόν μηδενικό αξονικό (ν=0.04) και
β) αξονικό ν=0.5 όπως θέλει να κάνει ο seismic.

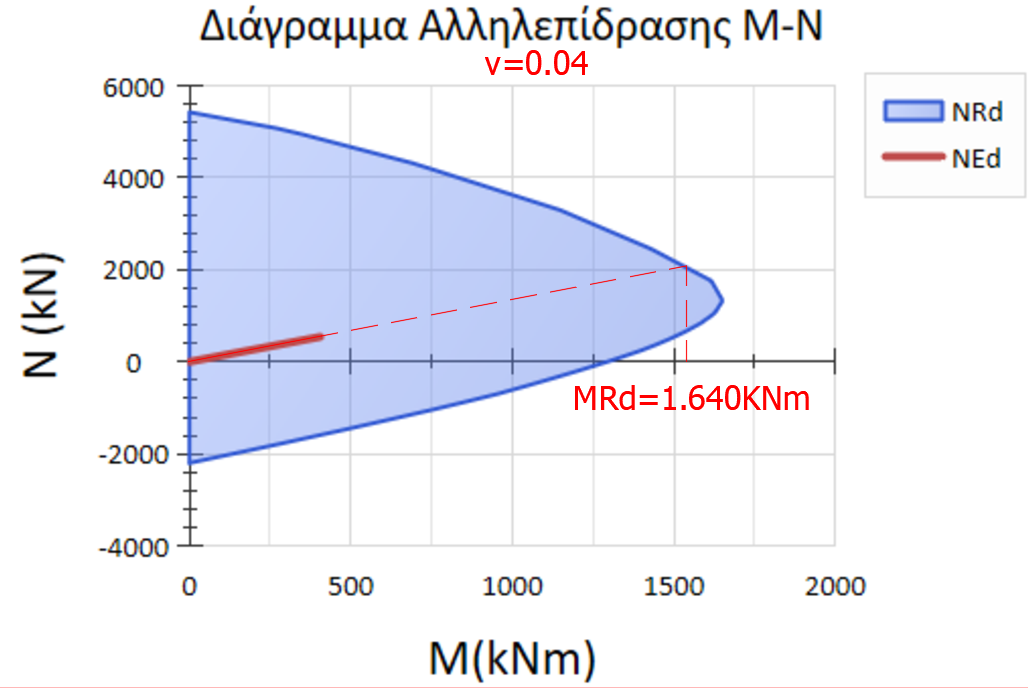

Για αξονικό ν=0.04 η Ροπή Αντοχής προκύπτει Mrd=1640KNm.

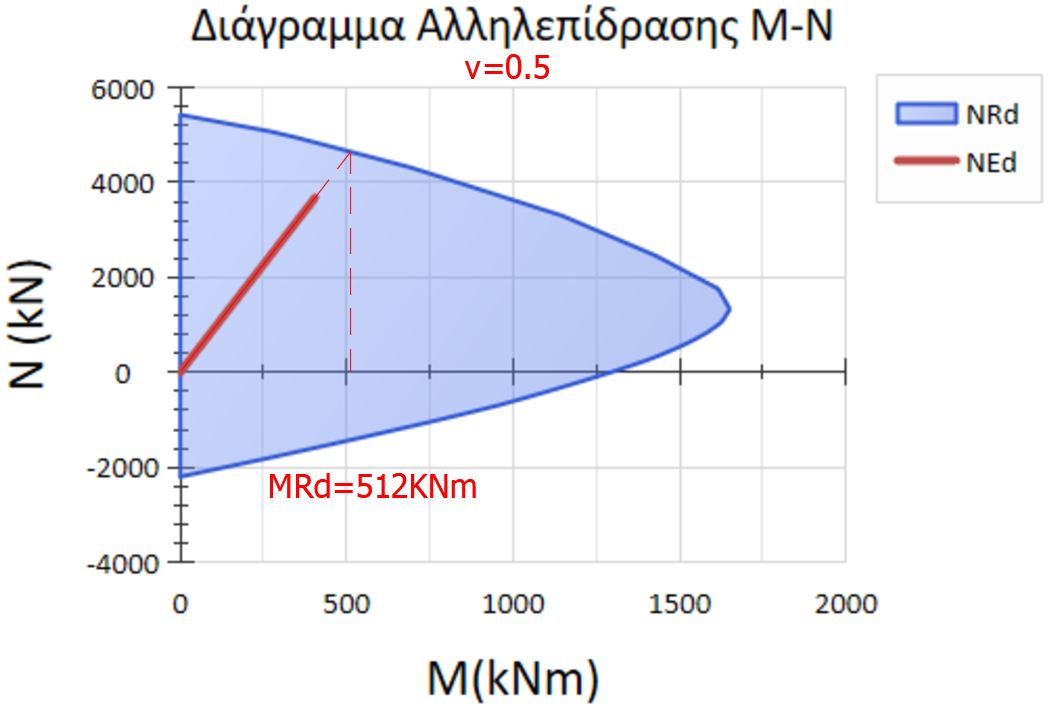

Για αξονικό ν=0.5 η Ροπή Αντοχής προκύπτει Mrd=512KNm.

Τα μαθηματικά αποτελέσματα συμφωνούν απόλυτα με την προσομοίωση.

Το αξονικό φορτίο ν=0.5 ελάττωσε σε λιγότερο από το 1/3 την καμπτική ικανότητα του τοιχώματος...

Τόσα χρόνια ρε φιλαράκι....μας πρήζεις τα συκώτια για μια βλακεία που καταστρέφει τα τοιχώματα!
Φτάνει....ως εδώ.

[seismic1]

Αποδείξαμε λοιπόν ότι οι παπαριές του φιλαράκου μου του seismic είναι σκέτη καταστροφή για τα κτίρια αφού κυριολεκτικά είναι σίγουρος δρόμος για την πλήρη κατάρρευση!!

Spoiler

Η ρίζα της καταστροφής βρίσκεται στη δυσμενή επίδραση του θλιπτικού φορτίου στην καμπτική ικανότητα των τοιχωμάτων όπως απέδειξαν οι προσομοιώσεις οι δικές μου και τα ζωντανά πειράματα των συναδέλφων:

Spoiler

[img]https://i.postimg.cc/vmFn0LXY/axia ... .png[/img]

Επειδή δεν μ' αρέσει να βασίζομαι μόνο σε προσομοιώσεις....θέλω να κάνω και μια μαθηματική τεκμηρίωση. Καλά τα προγράμματα αλλά σαν τα μαθηματικά δεν έχει...

Σχεδίασα λοιπόν στο εξέλ το διάγγραμμα αλληεπίδρασης Ροπής - Αξονικού ώστε να βγάλω γραφικώς τη ροπή αντοχής ενός τοιχώματος στο οποίο εφαρμόζω διαδοχικά:
α) σχεδόν μηδενικό αξονικό (ν=0.04) και
β) αξονικό ν=0.5 όπως θέλει να κάνει ο seismic.





Για αξονικό ν=0.04 η Ροπή Αντοχής προκύπτει Mrd=1640KNm.



Για αξονικό ν=0.5 η Ροπή Αντοχής προκύπτει Mrd=512KNm.

Τα μαθηματικά αποτελέσματα συμφωνούν απόλυτα με την προσομοίωση.

Το αξονικό φορτίο ν=0.5 ελάττωσε σε λιγότερο από το 1/3 την καμπτική ικανότητα του τοιχώματος...

Τόσα χρόνια ρε φιλαράκι....μας πρήζεις τα συκώτια για μια βλακεία που καταστρέφει τα τοιχώματα!
Φτάνει....ως εδώ.

Έχεις πλάκα. Καταρχήν δεν παρουσιάζεις πλήρη στοιχεία. Μου κατεβάζεις διαγράμματα από το μυαλό σου.
Δεύτερον έχεις μπερδέψει την φέρουσα ικανότητα του τοιχώματος δηλαδή την πλάγια δύναμη φορτίου που μπορεί να αναλάβει με την δυσκαμψία.
Τρίτον θέλεις να πιστέψω ότι ένα μετά τανυσμένο και πακτωμένο στο έδαφος τοίχωμα αναλαμβάνει το 1/3 των πλάγιων φορτίων του σεισμού από ότι ένα τοίχωμα απλά ακουμπισμένο πάνω στο έδαφος.
Η προσομοίωση στο μετσόβιο λέει ακριβώς τα αντίθετα από αυτά που λες εσύ. Και στα δίνω με πλήρη στοιχεία.

[Ασέβαστος]

ένα τοίχωμα απλά ακουμπισμένο πάνω στο έδαφος.

απο αυτα που δεν υπαρχουν πουθενα στον αληθινο κοσμο, οπου κατασκευαζουν κτιρια επιστημονες, αλλα υπηρξε μονο σε ενα δηθεν πειραμα που εκανε ενας ανοητος.

[seismic1]

ένα τοίχωμα απλά ακουμπισμένο πάνω στο έδαφος.

απο αυτα που δεν υπαρχουν πουθενα στον αληθινο κοσμο, οπου κατασκευαζουν κτιρια επιστημονες, αλλα υπηρξε μονο σε ενα δηθεν πειραμα που εκανε ενας ανοητος.

Με τι κολλάει το τοίχωμα στο έδαφος...με UHU

[Ασέβαστος]

ένα τοίχωμα απλά ακουμπισμένο πάνω στο έδαφος.

απο αυτα που δεν υπαρχουν πουθενα στον αληθινο κοσμο, οπου κατασκευαζουν κτιρια επιστημονες, αλλα υπηρξε μονο σε ενα δηθεν πειραμα που εκανε ενας ανοητος.

Με τι κολλάει το τοίχωμα στο έδαφος...με UHU

με πακτωση.

λεξη που χρησιμοποιεις συχνα, αλλα δεν ξερεις τι σημαινει.

[seismic1]

απο αυτα που δεν υπαρχουν πουθενα στον αληθινο κοσμο, οπου κατασκευαζουν κτιρια επιστημονες, αλλα υπηρξε μονο σε ενα δηθεν πειραμα που εκανε ενας ανοητος.

Με τι κολλάει το τοίχωμα στο έδαφος...με UHU

με πακτωση.

λεξη που χρησιμοποιεις συχνα, αλλα δεν ξερεις τι σημαινει.

Η Πάκτωση δεν επιτρέπει καμία μετατόπιση. Ξέρω και σκάσε.
Πάκτωση του τοιχώματος με τι ? .... με την συνδετήριο δοκό όχι με το έδαφος.
Η πάκτωση με την συνδετήριο δοκό σταματά την στροφή του τοιχώματος? Ναι την σταματάει μέχρι τα 0,36g και πολλά λέω.
Από τα 0,36g μέχρι τα 3g που φθάνει ο σεισμός η συνδετήριος δοκός σπάει για πλάκα
Φαντάσου ένα εξαώροφο κτίριο εμβαδού 100 τ.μ με μια επιτάχυνση 1g δέχεται πλάγια δύναμη που ισούται με το τετραπλάσιο συνολικό βάρος του κτιρίου, και η ροπή που κατεβάζει το τοίχωμα και καλείται να αναλάβει η συνδετήριος δοκός είναι 18 φορές μεγαλύτερη από την πλάγια δύναμη του σεισμού. Πλάκα μας κάνεις ότι υπάρχει πάκτωση...

[seismic1]

Τα Rocking Wall Design και το απόλυτο αντισεισμικό σύστημα που σας προτείνω φαίνονται τα ίδια αλλά διαφέρουν πολύ διότι έχουν βασικές διαφορές στην λειτουργία τους.
Τα Rocking Wall δημιουργούν διάχυση ενέργειας δημιουργώντας ανοίγματα στο πέλμα του τοιχώματος αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας. Επίσης στους κόμβους δημιουργούν αρθρώσεις αντικαθιστώντας τις πακτώσεις των συμβατικών κτιρίων για να δημιουργήσουν και πάλη ανοίγματα στην συμβολή του κόμβου αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας στους δοκούς. Βασικά τα Rocking Wall επιδιώκουν διάχυση ενέργειας χωρίς αστοχίες στα δομικά στοιχεία.
Το απόλυτο αντισεισμικό σύστημα δεν επιτρέπει ούτε πλαστικές αρθρώσεις ούτε ανοίγματα στο πέλμα του τοιχώματος. Δεν επιτρέπει ουδεμία ανελαστική αστοχία σε οποιανδήποτε μεγάλη επιτάχυνση.
Δεν αλλάζει τον υπάρχοντα αντισεισμικό σχεδιασμό, αλλά τον ενισχύει.
Βασικές διαφορές των Rocking Wall και του απόλυτου αντισεισμικού συστήματος είναι.
1.Τα Rocking Wall δημιουργούν διάχυση ενέργειας δημιουργώντας ανοίγματα στο πέλμα του τοιχώματος αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας.
1.α. Το απόλυτο αντισεισμικό σύστημα δεν επιτρέπει ούτε πλαστικές αρθρώσεις ούτε ανοίγματα στο πέλμα του τοιχώματος διότι η μετά τάνυση στα άκρα των παρειών του τοιχώματος τα κάνει δύσκαμπτα, αυξάνοντας συγχρόνως την δυναμική τους και την φέρουσα ικανότητα χωρίς να αυξήσει την μάζα. Η πάκτωση του τοιχώματος στο έδαφος μαζί με τους συνδετήριους δοκούς των τοιχωμάτων σταματά την ανάκληση του τοιχώματος, και την μεταφορά των ροπών στους κόμβους. Η μέθοδος σχεδιασμού της εφαρμογής τεχνητής συμπίεσης στα άκρα όλων των διαμήκων τοιχωμάτων από οπλισμένο σκυρόδεμα και, ταυτόχρονα, της σύνδεσης των άκρων των τοιχωμάτων με το έδαφος μέσω αγκυρίων εδάφους που τοποθετούνται στα βάθη των γεωτρήσεων, μεταφέρει τις αδρανειακές τάσεις της κατασκευής στο έδαφος, το οποίο αντιδρά ως εξωτερική δύναμη στην απόκριση της κατασκευής στις σεισμικές μετατοπίσεις. Ο τοίχος με την τεχνητή συμπίεση αποκτά δυναμική, μεγαλύτερη ενεργό διατομή και υψηλή αξονική και στρεπτική δυσκαμψία, αποτρέποντας όλες τις αστοχίες που προκαλούνται από ανελαστική παραμόρφωση. Συνδέοντας τα άκρα όλων των τοιχωμάτων με το έδαφος, ελέγχουμε την ιδιοσυχνότητα της κατασκευής και του εδάφους κατά τη διάρκεια κάθε κύκλου σεισμικής φόρτισης, αποτρέποντας τις ανελαστικές μετατοπίσεις. Ταυτόχρονα, εξασφαλίζουμε την ισχυρή φέρουσα ικανότητα του εδάφους θεμελίωσης και της κατασκευής. Με τον σωστό σχεδιασμό των τοιχωμάτων και την τοποθέτησή τους στις κατάλληλες θέσεις, αποτρέπουμε τον στρεπτικό καμπτικό λυγισμό που εμφανίζεται σε ασύμμετρες κατόψεις, καθώς και σε μεταλλικές και ψηλές κατασκευές. Η συμπίεση των διατομών των τοίχων στα άκρα και η αγκύρωσή τους στο έδαφος μετριάζει τη μεταφορά των παραμορφώσεων στους κόμβους σύνδεσης, ενισχύει τη διατομή του τοίχου όσον αφορά τη διατμητική δύναμη βάσης και τη διατμητική τάση των διατομών και αυξάνει την αντοχή των διατομών στον εφελκυσμό στα άκρα των τοίχων με την εισαγωγή αντιδραστικών δυνάμεων. Η χρήση τενόντων εντός των αγωγών αποτρέπει τη διαμήκη διάτμηση στο σκυρόδεμα επικάλυψης, ενώ η αγκύρωση των τοιχωμάτων στη θεμελίωση όχι μόνο διαχέει τις αδρανειακές δυνάμεις στο έδαφος αλλά και αποτρέπει την περιστροφή των τοιχωμάτων, διατηρώντας έτσι τη δομική ακεραιότητα των δοκών. Η προένταση στα αμφίπλευρα άκρα των τοιχωμάτων επαναφέρει την κατασκευή στην αρχική της θέση ακόμη και σε ανελαστικές μετατοπίσεις, κλείνοντας το άνοιγμα των αναπτυσσόμενων ρωγμών.
Όλα αυτά στην μέθοδο που προτείνω έχουν μεγαλύτερη απόδοση όταν τοποθετούνται σε διατμητικούς προκατασκευασμένους τοίχους, παρά αν τοποθετηθούν σε ελαστικό φορέα με υποστυλώματα.
Όπως βλέπετε σε αυτό το βίντεο πείραμα στο κουνιστό τραπέζι, ούτε αστοχία υπάρχει ούτε ανάκληση βάσης

Όταν θέλω να εφαρμόσω διάχυση σεισμικής ενέργειας εφαρμόζω άλλες μεθόδους σχεδιασμού.
https://www.researchgate.net/post/Is_th ... d885025e6e

Ερωτήσεις απαντήσεις γιατί κάνω αυτό και όχι το άλλο
1.Γιατί πακτώνω το τοίχωμα στο έδαφος θεμελίωσης?
Απάντηση. Για να σταματήσω την στροφή του γύρω από την βάση του. Η στροφή του τοιχώματος γίνεται όταν δέχεται την πλάγια δύναμη της αδράνειας των ορόφων. Το μέγεθος αυτής της δύναμης ροπής που περιστρέφει το τοίχωμα εξαρτάτε από το βάρος της μάζας, από το ύψος στο οποίο βρίσκεται η μάζα και από την επιτάχυνση της μετατόπισης του εδάφους κάτω από την κατασκευή.Η στροφή του τοιχώματος σπάει τους δοκούς με τους οποίους συνδέεται στους κόμβους. Αν δεν θέλουμε να μην σπάμε τους δοκούς, πρέπει να σταματήσουμε την στροφή του τοιχώματος. Αυτό το επιτυγχάνω πακτώνοντας με μηχανικές αγκυρώσεις όλα τα άκρα του τοιχώματος με το έδαφος.Και ακόμα η πάκτωση στο έδαφος με διαστελλόμενες αγκυρώσεις, συμπυκνώνει το έδαφος προς όλες τις κατευθύνσεις αυξάνοντας την φέρουσα ικανότητα του εδάφους πριν γίνει η κατασκευή. Η γεώτρηση που ανοίγουμε πριν την τοποθέτηση του μηχανισμού αγκύρωσης μας φανερώνουν και την ποιότητα του εδάφους καθώς και τυχών κινδύνους όπως κρυφά σπήλαια κάτω από τις βάσεις.
2.Γιατί πακτώνω το τοίχωμα στο έδαφος θεμελίωσης χρησιμοποιώντας αγκυρώσεις και δεν το πακτώνω στην βάση με την συνδετήριο δοκό και την κοιτόστρωση?
Απάντηση. Οι πολιτικοί μηχανικοί για να σταματήσουν την στροφή του τοιχώματος πακτώνουν το τοίχωμα με την βάση την συνδετήριο δοκό τους δοκούς και την κοιτόστρωση. Σε μεγάλους σεισμούς οι ροπές που κατεβάζει το δύσκαμπτο τοίχωμα και καλείτε να αναλάβει η συνδετήριος δοκός και οι δοκοί είναι πάρα πολύ μεγάλες με αποτέλεσμα να σπάνε οι συνδετήριοι δοκοί και οι δοκοί και το σπίτι να γκρεμίζει.
Η πάκτωση με την συνδετήριο δοκό σταματά την στροφή του τοιχώματος? Ναι την σταματάει μέχρι τα 0,36g και πολλά λέω.
Από τα 0,36g μέχρι τα 3g που φθάνει σε επιτάχυνση ο σεισμός η συνδετήριος δοκός σπάει εύκολα
Φαντάσου ένα εξαώροφο κτίριο εμβαδού 100 τ.μ με μια επιτάχυνση 1g δέχεται πλάγια δύναμη που ισούται με το τετραπλάσιο συνολικό βάρος του κτιρίου, και η ροπή που κατεβάζει το τοίχωμα και καλείται να αναλάβει η συνδετήριος δοκός είναι 18 φορές μεγαλύτερη από την πλάγια δύναμη του σεισμού.
Η πάκτωση στο έδαφος που εφαρμόζω με αγκυρώσεις εδάφους στέλνει αυτές τις ροπές που κατεβάζει το τοίχωμα μέσα στο έδαφος και τις διαχέει.
Η πάκτωση του τοιχώματος με στους συνδετήριους δοκούς και δοκούς στέλνει τις ροπές στις διατομές τους και τις σπάει.
Όταν λέμε πάκτωση στο έδαφος εννοούμε ότι το έδαφος ως μία εξωτερική δύναμη συμμετέχει στην απόκριση της φέρουσας ικανότητας τις κατασκευής προς τον σεισμό. Χωρίς την πάκτωση με αγκυρώσεις το έδαφος δεν συμμετέχει και όλες οι ροπές κατευθύνονται στις διατομές στους κόμβους. Με την πάκτωση στο έδαφος οι ροπές που κατεβάζει το τοίχωμα της μοιράζεται μαζί με τους συνδετήριους δοκούς και τους δοκούς μεγαλώνοντας εις το διπλάσιο την φέρουσα ικανότητα της κατασκευής στον σεισμό.
Συνεχίζεται.

[seismic1]

Τα Rocking Wall Design και το απόλυτο αντισεισμικό σύστημα που σας προτείνω φαίνονται τα ίδια αλλά διαφέρουν πολύ διότι έχουν βασικές διαφορές στην λειτουργία τους.
Τα Rocking Wall δημιουργούν διάχυση ενέργειας δημιουργώντας ανοίγματα στο πέλμα του τοιχώματος αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας. Επίσης στους κόμβους δημιουργούν αρθρώσεις αντικαθιστώντας τις πακτώσεις των συμβατικών κτιρίων για να δημιουργήσουν και πάλη ανοίγματα στην συμβολή του κόμβου αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας στους δοκούς. Βασικά τα Rocking Wall επιδιώκουν διάχυση ενέργειας χωρίς αστοχίες στα δομικά στοιχεία.
Το απόλυτο αντισεισμικό σύστημα δεν επιτρέπει ούτε πλαστικές αρθρώσεις ούτε ανοίγματα στο πέλμα του τοιχώματος. Δεν επιτρέπει ουδεμία ανελαστική αστοχία σε οποιανδήποτε μεγάλη επιτάχυνση.
Δεν αλλάζει τον υπάρχοντα αντισεισμικό σχεδιασμό, αλλά τον ενισχύει.
Βασικές διαφορές των Rocking Wall και του απόλυτου αντισεισμικού συστήματος είναι.
1.Τα Rocking Wall δημιουργούν διάχυση ενέργειας δημιουργώντας ανοίγματα στο πέλμα του τοιχώματος αντικαθιστώντας τις διαρροές και τις πλαστικές αρθρώσεις της συμβατικής κατοικίας.
1.α. Το απόλυτο αντισεισμικό σύστημα δεν επιτρέπει ούτε πλαστικές αρθρώσεις ούτε ανοίγματα στο πέλμα του τοιχώματος διότι η μετά τάνυση στα άκρα των παρειών του τοιχώματος τα κάνει δύσκαμπτα, αυξάνοντας συγχρόνως την δυναμική τους και την φέρουσα ικανότητα χωρίς να αυξήσει την μάζα. Η πάκτωση του τοιχώματος στο έδαφος μαζί με τους συνδετήριους δοκούς των τοιχωμάτων σταματά την ανάκληση του τοιχώματος, και την μεταφορά των ροπών στους κόμβους. Η μέθοδος σχεδιασμού της εφαρμογής τεχνητής συμπίεσης στα άκρα όλων των διαμήκων τοιχωμάτων από οπλισμένο σκυρόδεμα και, ταυτόχρονα, της σύνδεσης των άκρων των τοιχωμάτων με το έδαφος μέσω αγκυρίων εδάφους που τοποθετούνται στα βάθη των γεωτρήσεων, μεταφέρει τις αδρανειακές τάσεις της κατασκευής στο έδαφος, το οποίο αντιδρά ως εξωτερική δύναμη στην απόκριση της κατασκευής στις σεισμικές μετατοπίσεις. Ο τοίχος με την τεχνητή συμπίεση αποκτά δυναμική, μεγαλύτερη ενεργό διατομή και υψηλή αξονική και στρεπτική δυσκαμψία, αποτρέποντας όλες τις αστοχίες που προκαλούνται από ανελαστική παραμόρφωση. Συνδέοντας τα άκρα όλων των τοιχωμάτων με το έδαφος, ελέγχουμε την ιδιοσυχνότητα της κατασκευής και του εδάφους κατά τη διάρκεια κάθε κύκλου σεισμικής φόρτισης, αποτρέποντας τις ανελαστικές μετατοπίσεις. Ταυτόχρονα, εξασφαλίζουμε την ισχυρή φέρουσα ικανότητα του εδάφους θεμελίωσης και της κατασκευής. Με τον σωστό σχεδιασμό των τοιχωμάτων και την τοποθέτησή τους στις κατάλληλες θέσεις, αποτρέπουμε τον στρεπτικό καμπτικό λυγισμό που εμφανίζεται σε ασύμμετρες κατόψεις, καθώς και σε μεταλλικές και ψηλές κατασκευές. Η συμπίεση των διατομών των τοίχων στα άκρα και η αγκύρωσή τους στο έδαφος μετριάζει τη μεταφορά των παραμορφώσεων στους κόμβους σύνδεσης, ενισχύει τη διατομή του τοίχου όσον αφορά τη διατμητική δύναμη βάσης και τη διατμητική τάση των διατομών και αυξάνει την αντοχή των διατομών στον εφελκυσμό στα άκρα των τοίχων με την εισαγωγή αντιδραστικών δυνάμεων. Η χρήση τενόντων εντός των αγωγών αποτρέπει τη διαμήκη διάτμηση στο σκυρόδεμα επικάλυψης, ενώ η αγκύρωση των τοιχωμάτων στη θεμελίωση όχι μόνο διαχέει τις αδρανειακές δυνάμεις στο έδαφος αλλά και αποτρέπει την περιστροφή των τοιχωμάτων, διατηρώντας έτσι τη δομική ακεραιότητα των δοκών. Η προένταση στα αμφίπλευρα άκρα των τοιχωμάτων επαναφέρει την κατασκευή στην αρχική της θέση ακόμη και σε ανελαστικές μετατοπίσεις, κλείνοντας το άνοιγμα των αναπτυσσόμενων ρωγμών.
Όλα αυτά στην μέθοδο που προτείνω έχουν μεγαλύτερη απόδοση όταν τοποθετούνται σε διατμητικούς προκατασκευασμένους τοίχους, παρά αν τοποθετηθούν σε ελαστικό φορέα με υποστυλώματα.
Όπως βλέπετε σε αυτό το βίντεο πείραμα στο κουνιστό τραπέζι, ούτε αστοχία υπάρχει ούτε ανάκληση βάσης

Όταν θέλω να εφαρμόσω διάχυση σεισμικής ενέργειας εφαρμόζω άλλες μεθόδους σχεδιασμού.
https://www.researchgate.net/post/Is_th ... d885025e6e

Ερωτήσεις απαντήσεις γιατί κάνω αυτό και όχι το άλλο
1.Γιατί πακτώνω το τοίχωμα στο έδαφος θεμελίωσης?
Απάντηση. Για να σταματήσω την στροφή του γύρω από την βάση του. Η στροφή του τοιχώματος γίνεται όταν δέχεται την πλάγια δύναμη της αδράνειας των ορόφων. Το μέγεθος αυτής της δύναμης ροπής που περιστρέφει το τοίχωμα εξαρτάτε από το βάρος της μάζας, από το ύψος στο οποίο βρίσκεται η μάζα και από την επιτάχυνση της μετατόπισης του εδάφους κάτω από την κατασκευή.Η στροφή του τοιχώματος σπάει τους δοκούς με τους οποίους συνδέεται στους κόμβους. Αν δεν θέλουμε να μην σπάμε τους δοκούς, πρέπει να σταματήσουμε την στροφή του τοιχώματος. Αυτό το επιτυγχάνω πακτώνοντας με μηχανικές αγκυρώσεις όλα τα άκρα του τοιχώματος με το έδαφος. Και ακόμα η πάκτωση στο έδαφος με διαστελλόμενες αγκυρώσεις, συμπυκνώνει το έδαφος προς όλες τις κατευθύνσεις αυξάνοντας την φέρουσα ικανότητα του εδάφους πριν γίνει η κατασκευή. Η γεώτρηση που ανοίγουμε πριν την τοποθέτηση του μηχανισμού αγκύρωσης μας φανερώνουν και την ποιότητα του εδάφους καθώς και τυχών κινδύνους όπως κρυφά σπήλαια κάτω από τις βάσεις.
2.Γιατί πακτώνω το τοίχωμα στο έδαφος θεμελίωσης χρησιμοποιώντας αγκυρώσεις και δεν το πακτώνω στην βάση με την συνδετήριο δοκό και την κοιτόστρωση?
Απάντηση. Οι πολιτικοί μηχανικοί για να σταματήσουν την στροφή του τοιχώματος πακτώνουν το τοίχωμα με την βάση την συνδετήριο δοκό τους δοκούς και την κοιτόστρωση. Σε μεγάλους σεισμούς οι ροπές που κατεβάζει το δύσκαμπτο τοίχωμα και καλείτε να αναλάβει η συνδετήριος δοκός και οι δοκοί είναι πάρα πολύ μεγάλες με αποτέλεσμα να σπάνε οι συνδετήριοι δοκοί και οι δοκοί και το σπίτι να γκρεμίζει.
Η πάκτωση με την συνδετήριο δοκό σταματά την στροφή του τοιχώματος? Ναι την σταματάει μέχρι τα 0,36g και πολλά λέω.
Από τα 0,36g μέχρι τα 3g που φθάνει σε επιτάχυνση ο σεισμός η συνδετήριος δοκός σπάει εύκολα
Φαντάσου ένα εξαώροφο κτίριο εμβαδού 100 τ.μ με μια επιτάχυνση 1g δέχεται πλάγια δύναμη που ισούται με το τετραπλάσιο συνολικό βάρος του κτιρίου, και η ροπή που κατεβάζει το τοίχωμα και καλείται να αναλάβει η συνδετήριος δοκός είναι 18 φορές μεγαλύτερη από την πλάγια δύναμη του σεισμού.
Η πάκτωση στο έδαφος που εφαρμόζω με αγκυρώσεις εδάφους στέλνει αυτές τις ροπές που κατεβάζει το τοίχωμα μέσα στο έδαφος και τις διαχέει.
Η πάκτωση του τοιχώματος με στους συνδετήριους δοκούς και δοκούς στέλνει τις ροπές στις διατομές τους και τις σπάει.
Όταν λέμε πάκτωση στο έδαφος εννοούμε ότι το έδαφος ως μία εξωτερική δύναμη συμμετέχει στην απόκριση της φέρουσας ικανότητας τις κατασκευής προς τον σεισμό. Χωρίς την πάκτωση με αγκυρώσεις το έδαφος δεν συμμετέχει και όλες οι ροπές κατευθύνονται στις διατομές στους κόμβους. Με την πάκτωση στο έδαφος οι ροπές που κατεβάζει το τοίχωμα της μοιράζεται μαζί με τους συνδετήριους δοκούς και τους δοκούς μεγαλώνοντας εις το διπλάσιο την φέρουσα ικανότητα της κατασκευής στον σεισμό.
Συνεχίζεται.

3.Γιατί εφαρμόζω μετά ένταση σε όλα τα άκρα των τοιχωμάτων?
Απάντηση
Παραμόρφωση των δοκών δεν προκαλεί μόνο η στροφή του τοιχώματος αλλά και η ροπή κάμψης η οποία κάμπτει τον κορμό των τοιχωμάτων και αυτή η κάμψη μεταφέρεται και στους δοκούς με τους οποίους συνδέονται στους κόμβους. Ακόμα η ροπή κάμψης καταπονεί και το ίδιο το τοίχωμα με εντάσεις εφελκυσμού οι οποίες μετατρέπονται σε ψαθυρές ρωγμές. Αν θέλουμε να εξαλείψουμε τις ρωγμές στα τοιχώματα και τους δοκούς πρέπει μαζί με την ροπή ανατροπής των τοιχωμάτων να εξαλείψουμε και την παραμόρφωση των κορμών τους προερχόμενη την ροπή κάμψης.
Κάμψη χωρίς την παρουσία του εφελκυσμού δεν υπάρχει. Οπότε αν θέλουμε να κάνουμε ποιο δύσκαμπτο και δυναμικό το τοίχωμα χωρίς να αυξήσουμε την μάζα του που παρεμπιπτόντως αυξάνει και τα φορτία σεισμού, πρέπει να εξισορροπήσουμε τις εντάσεις εφελκυσμού με τεχνητές επιβαλλόμενες εντάσεις θλίψης στις διατομές του τοιχώματος. Αυτό κάνω με την μετά τάνυση και σταματώ την μεγάλη παραμόρφωση στους κορμούς τοιχώματος και δοκών.
Τα τοιχώματα εκτός των αστοχιών που παρουσιάζουν από την ροπή κάμψης, παρουσιάζουν και άλλες αστοχίες από τέμνουσες δυνάμεις που παρουσιάζονται στους κορμούς των τοιχωμάτων. Μία τέτοια μεγάλη δύναμη είναι η τέμνουσα βάσης που κόβει την διατομή του τοιχώματος σαν ψαλίδι κοντά στην βάση και έχει δύναμη ίση με την δύναμη της αδράνειας της κατασκευής. Μία άλλη τέμνουσα δύναμη εμφανίζεται στην διεπιφάνεια σκυροδέματος και χάλυβα όταν ο χάλυβας αρχίσει να εφελκύεται η οποία σπάει το σκυρόδεμα επικάλυψης και έτσι αχρηστεύεται η συνεργασία χάλυβα και σκυροδέματος και η κατασκευή γκρεμίζει. Εμφανίζονται και άλλες όμοιες τέμνουσες προερχόμενες από τον λοξό εφελκυσμό στις διατομές των τοιχωμάτων, οι οποίες έχουν σαν αποτέλεσμα την λοξή διατμητική αστοχία της διατομής του τοιχώματος. Όλες αυτές οι τέμνουσες δημιουργούν ψαθυρές λοξές και εγκάρσιες ρωγμές και αστοχίες στο σκυρόδεμα επικάλυψης. Η μετά τάνυση αυξάνει την αντοχή του σκυροδέματος λόγο τριβής και εξουδετερώνει αυτές τις τέμνουσες δυνάμεις καθώς και αυτές που καταστρέφουν την συνεργασία σκυροδέματος και χάλυβα.
4.Γιατί δεν εφαρμόζω μόνο μία μετά τάνυση στο κέντρο των τοιχωμάτων?
Απάντηση
Στα υποστυλώματα υποχρεωτικά εφαρμόζω μόνο μία μετά τάνυση στο κέντρο τους λόγο τετράγωνης διατομής.
Τα επιμήκη τοιχώματα έχουν δύο μοχλοβραχίονες Αυτόν του ύψους που πολλαπλασιάζει τις ροπές ανατροπής και κάμψης, και αυτόν του πλάτους που μειώνει τις ροπές ανατροπής και κάμψης Για αυτόν τον λόγο πακτώνω και εφαρμόζω συγχρόνως μετά τάνυση σε όλα τα άκρα των τοιχωμάτων.
Το κάνω αφενός για να μειώσω τις ροπές που πρέπει να αναλάβουν οι αγκυρώσεις εδάφους και αφετέρου για να μειώσω ευκολότερα την ροπή της κάμψης .

[Ασέβαστος]

Η Πάκτωση δεν επιτρέπει καμία μετατόπιση. Ξέρω και σκάσε.

αφου δεν ξερεις, γιατι να σκασω;
